變電站主要功能及分類
摘要：變電站是電氣組件的集合，包括母線，開關柜，電力變壓器，輔助設備等。這些組件以確定的順序連接，以使ckt變大?？梢栽谡２僮髌陂g通過手動命令關閉，也可以在異常情況下（例如短路）自動···...
變電站是電氣組件的集合，包括母線，開關柜，電力變壓器，輔助設備等。這些組件以確定的順序連接，以使ckt變大?？梢栽谡２僮髌陂g通過手動命令關閉，也可以在異常情況下（例如短路）自動關閉。
基本上，變電站由輸入的ckt組成。和傳出ckt。連接到常見的母線系統。變電站通過輸入的傳輸線從發電站接收電力并輸送電力。通過輸出傳輸線供電。
注：“ 變電站是電力系統的組成部分，并構成了發電站，輸電系統，配電系統和負載點之間的重要鏈接?！?/p>
輸配電主要變電站的主要任務
與傳輸和分配系統中的主要子站相關的主要任務包括：
1.保護傳輸系統。
2.控制能量交換。
3.確保穩定的狀態和瞬態穩定性。
4.減少負載并防止同步丟失。將系統頻率保持在目標范圍內。
5.電壓控制；通過無功補償，分接變換來減少無功潮流。
6.通過證明足夠的線路容量來確保供應。
7.通過電力線載波進行數據傳輸以進行網絡監控；控制和保護。
8.故障分析并查明原因，并在該領域進行后續改進。
9.確定通過傳輸線的能量傳輸。
10.通過在各個位置饋入網絡來提供可靠的供應。
11.建立經濟負荷分配和幾個相關功能。
變電站類型
分類
可以按照以下幾種方式對變電站進行分類：
1基于電壓等級的分類
例如：交流變電站：超高壓，高壓，中壓，低壓；高壓直流變電站。
2基于室外或室內的分類
室外變電站處于開放狀態。室內變電站位于建筑物內。
3基于配置的分類
常規的空氣絕緣室外變電站或

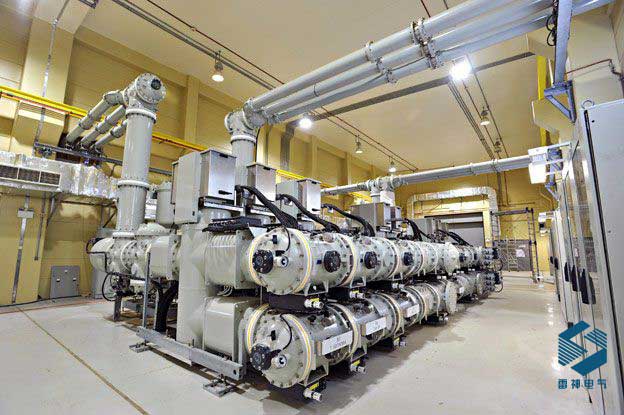

SF6氣體絕緣變電站（GIS）
具有上述兩種結合的復合變電站
4根據用途分類
升壓變電站 –與發電站相關聯，因為發電電壓低。
主電網變電站 –在主輸電線路的合適負載中心創建。
次級變電站 –沿次級傳輸線。
配電變電站 –在此處將傳輸線電壓降壓至供電電壓。
批量供應和工業變電站 –與配電變電站類似，但分別為每個消費者創建。
礦用變電站 –需要特別的設計考慮，因為在供電操作中需要采取額外的安全預防措施。
移動變電站 –臨時要求。
重點：主變電站從EHV線路以400KV，220KV，132KV接收電力，并將電壓轉換為66KV，33KV或22KV（不常見22KV），以適應當地用戶對最終用戶的負載和距離的要求。這些也稱為“ EHV”變電站。
二級變電站以66 / 33KV的功率接收功率，通常降低到11KV。
配電變電站以11KV，6.6 KV的功率供電，并降低到適合LV配電目的的電壓，通常為415伏。
變電站零件和設備
每個分站均具有以下零件和設備：

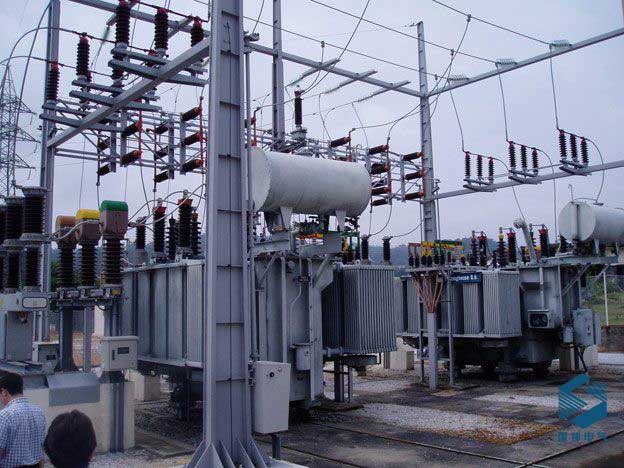

1個戶外開關站
進線
外發線
匯流排
變形金剛
母線柱絕緣子和串絕緣子
變電站設備，例如燒杯，隔離器，接地開關，避雷器，CT，VT，中性點接地設備。
車站接地系統，包括接地墊，立管，輔助墊，接地條，接地釘和接地電極。
高架接地線屏蔽層可防止雷擊。
塔，龍門，設備支架的鍍鋅鋼結構。
PLCC設備，包括陷波器，調諧單元，耦合電容器等。
電力電纜
保護和控制用控制電纜
道路，鐵軌，電纜溝
車站照明系統
2主辦公樓
行政大樓
會議室等

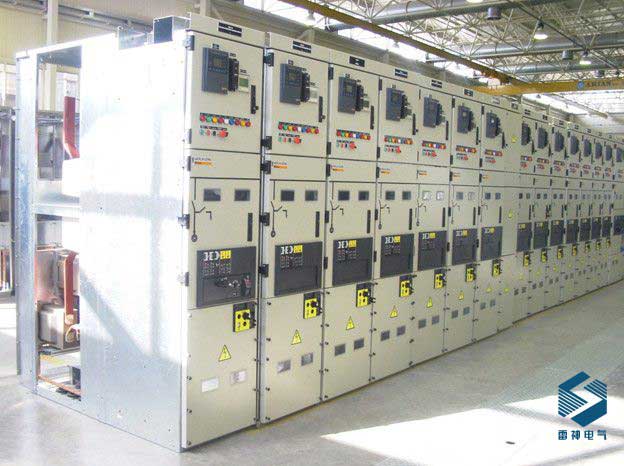

3開關設備和控制面板的構造
低壓交流開關設備
控制面板，保護面板
4電池室和直流配電系統
直流電池系統和充電設備
直流配電系統
5機械，電氣和其他輔助設備
消防系統
柴油發電機組
油凈化系統
二次分配
配電變電站
